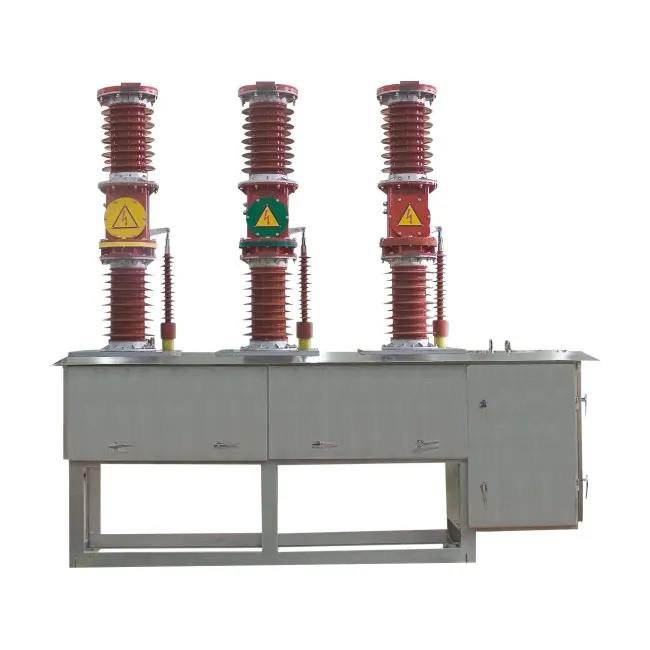

Auto Recloser 24kv

ລາຍລະອຽດ DAYA Auto Recloser 24kv

Reclosers ສ່ວນຫຼາຍແມ່ນຕັ້ງຢູ່ໃນ feeder ການແຜ່ກະຈາຍ, ເຖິງແມ່ນວ່າອັດຕາການເພີ່ມຂຶ້ນຢ່າງຕໍ່ເນື່ອງແລະຂັດຂວາງ, ພວກມັນເຫັນໄດ້ໃນສະຖານີຍ່ອຍ, ບ່ອນທີ່ເຄື່ອງຕັດວົງຈອນຕາມປະເພນີຈະຕັ້ງຢູ່. Reclosers ມີສອງຫນ້າທີ່ພື້ນຖານກ່ຽວກັບລະບົບການແຈກຢາຍ: ຄວາມຫນ້າເຊື່ອຖືແລະການປົກປ້ອງ overcurrent.

ABB reclosers ມີຫຼາຍກວ່າ 15 ປີຂອງການປະຕິບັດພາກສະຫນາມທີ່ພິສູດໄດ້ລວມເອົາເຕັກໂນໂລຊີນະວັດກໍາແລະຄວາມຊໍານານ ABB ເປັນເອກະລັກ, ລວມທັງເຊັນເຊີຝັງທີ່ມີຄວາມຖືກຕ້ອງສູງທີ່ສຸດແລະຄວາມອ່ອນໄຫວຕໍ່ສິ່ງແວດລ້ອມຫນ້ອຍໃນຕະຫຼາດ. ແລະມີທາງເລືອກໃນການຄວບຄຸມຫຼາຍ, reclosers ABB ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງຢ່າງຕໍ່ເນື່ອງແລະເກີນຄວາມຕ້ອງການການຂະຫຍາຍຕົວຂອງການແຜ່ກະຈາຍພະລັງງານ.

ພາຣາມິເຕີ DAYA Auto Recloser 24kv (ຂໍ້ມູນຈໍາເພາະ)

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

1.ທົ່ວໄປ

ZW43R-24 Series Auto Recloser ຖືກຈັດອັນດັບແຮງດັນ 24kV, ສາມໄລຍະ AC 50Hz ອຸປະກອນການກະຈາຍນອກ. ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການທໍາລາຍ, ປິດການໂຫຼດຂອງລະບົບພະລັງງານ, ກະແສໄຟຟ້າເກີນແລະກະແສໄຟຟ້າສັ້ນ. ນຳໃຊ້ໄດ້ກັບສະຖານີຍ່ອຍ ແລະ ກະຈາຍກະແສໄຟຟ້າໃນວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່ ເພື່ອຈຸດປະສົງປ້ອງກັນ ແລະ ຄວບຄຸມ, ແລະ ສະຖານທີ່ດຳເນີນງານເລື້ອຍໆສຳລັບຕາຂ່າຍໄຟຟ້າຊົນນະບົດ.

breaker ວົງຈອນມີລັກສະນະຂອງຂະຫນາດຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາ, ຕ້ານການ condensation, ບໍາລຸງຮັກສາແລະອື່ນໆ. ປັບຕົວເຂົ້າກັບສະພາບດິນຟ້າອາກາດທີ່ບໍ່ດີ ແລະສະພາບແວດລ້ອມເປື້ອນ.

ການຂັດຂວາງສູນຍາກາດຂອງ breaker ວົງຈອນ adopts ເຕັກໂນໂລຊີການຜະນຶກແຂງ, ແລະ insulation ພາຍນອກ adopts ເສອແຂນຢາງຊິລິໂຄນ; ມັນມີອາຍຸຍືນແລະຄວາມຫນ້າເຊື່ອຖືສູງ; ກົນໄກການດໍາເນີນການສາມາດຮັບຮອງເອົາກົນໄກການພາກຮຽນ spring miniaturized, ຄວາມຫນ້າເຊື່ອຖືສູງ, ຫຼືກົນໄກການສະກົດຈິດຖາວອນກ້າວຫນ້າ. ມັນຍັງສາມາດຖືກຕິດຕັ້ງດ້ວຍປຸ່ມສະຫຼັບແຍກແລະຕົວຄວບຄຸມອັດສະລິຍະ, ແລະຍັງສາມາດຖືກນໍາໃຊ້ເປັນຕົວແຍກຫຼື recloser ເພື່ອຮັບຮູ້ສີ່ຫນ້າທີ່ຄວບຄຸມໄລຍະໄກແລະອັດຕະໂນມັດການແຈກຢາຍພະລັງງານ.

2. ສະພາບແວດລ້ອມການບໍລິການ

a) ອຸນຫະພູມອາກາດລ້ອມຮອບ: +45ºC ~ -45ºC

b) ຄວາມຊຸ່ມຊື່ນ: ຄວາມຊື້ນສະເລ່ຍປະຈໍາເດືອນ 95%; ຄວາມຊື້ນສະເລ່ຍປະຈໍາວັນ 90%.

c) ລະດັບຄວາມສູງເຫນືອລະດັບນ້ໍາທະເລ (ຄວາມສູງການຕິດຕັ້ງສູງສຸດ): ບໍ່ເກີນ 2500 ແມັດ.

d) ອາກາດລ້ອມຮອບບໍ່ຄວນຖືກມົນລະພິດໂດຍອາຍແກັສທີ່ກັດກ່ອນແລະໄວໄຟ, ອາຍພິດແລະອື່ນໆ.

e) ຄວາມໄວລົມບໍ່ເກີນ 35m/s.

f) ລະດັບຕ້ານການປົນເປື້ອນສໍາລັບຊັ້ນ IV

g) ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວບໍ່ເກີນ 8 ອົງສາ.

ຂໍ້ສະເໜີ:

ດ້ວຍຊັ້ນຮຽນທາງເລືອກສໍາລັບຊ່ວງປັດຈຸບັນທີ່ມີການຈັດອັນດັບ:

ສໍາລັບ 15kV, ມີຄວາມສາມາດ Breaking 630A 20kA,800A 20kA ແລະ 1250A 20kA.

ສໍາລັບ 27kV, ມີຄວາມສາມາດ Breaking 630A 20kA,800A 16kA ແລະ 1250A 25kA.

ສໍາລັບ 38kV, ມີຄວາມສາມາດ Breaking 800A 12.5kA ແລະ 1250A 20kA.

ມີຫ້ອງຮຽນທາງເລືອກສໍາລັບຮູບແບບການຕິດຕັ້ງ:

ໄລຍະດຽວ, recloser ສູນຍາກາດ.

ສາມໄລຍະ, recloser ສູນຍາກາດ.

DAYA Auto Recloser 24kv ລັກສະນະການປະມວນຜົນ

1. ພາກສ່ວນຕູ້: ທຸກພາກສ່ວນທີ່ເປັນມຸມຂວາທີ່ຜູ້ປະຕິບັດການອາດຈະເຂົ້າມາສໍາຜັດກັບທັງຫມົດແມ່ນປີ້ນກັບກັນຢູ່ໃນມຸມ R ເພື່ອປ້ອງກັນການຂູດແລະການທໍາຮ້າຍຄົນ; ກອບ busbar ປັບປຸງແມ່ນສະດວກກວ່າໃນການຕິດຕັ້ງ busbars ແລະມີລັກສະນະທີ່ສວຍງາມຫຼາຍ; ຕາຂ່າຍລະບາຍອາກາດທີ່ຕິດຕັ້ງຢູ່ເທິງຝາປິດມີຫນ້າທີ່ຕ້ານການ Drip; ການປົກຫຸ້ມເທິງແມ່ນໂຄງສ້າງເປີດ, ເຊິ່ງສະດວກສໍາລັບຜູ້ໃຊ້ທີ່ຈະວາງ busbars ອອກຕາມລວງນອນຢູ່ໃນເວັບໄຊ;

2. ພາກສ່ວນລິ້ນຊັກ: drawer adopts double-folding positioning groove rivet ຂະບວນການ riveting, ແລະພາກສ່ວນທັງຫມົດແມ່ນ molded ໃນເວລາດຽວ, ດັ່ງນັ້ນ drawer ແມ່ນ 100% interchangeable. ໃນເວລາດຽວກັນ, ເທກໂນໂລຍີ double-folding ແລະ rivet ແກ້ໄຂຂໍ້ບົກພ່ອງຂອງແຜ່ນ burr ແລະການບາດເຈັບປາຍ screw ຕົນເອງ tapping;

3. ຕົວເຊື່ອມຕໍ່: ປັ໊ກອິນທໍາອິດສໍາລັບສາຍຂາເຂົ້າແລະຂາອອກຂອງລິ້ນຊັກສາມາດນໍາໃຊ້ໄດ້ໂດຍກົງໂດຍສົມທົບກັບກະດານຟັງຊັນແລະຊ່ອງໂລຫະ, ແລະຕົວເຊື່ອມຕໍ່ຂັ້ນສອງແມ່ນສະດວກໃນການເຊື່ອມຕໍ່ແລະສາຍໄຟທີ່ສວຍງາມ;

4. ຊ່ອງທາງແນວຕັ້ງ: ກະດານເຮັດວຽກເຄິ່ງຫນຶ່ງຫຼືຊ່ອງສີ່ຫລ່ຽມທາດເຫຼັກສາມາດເລືອກໄດ້, ແລະສາມາດແລກປ່ຽນໄດ້ງ່າຍ.
