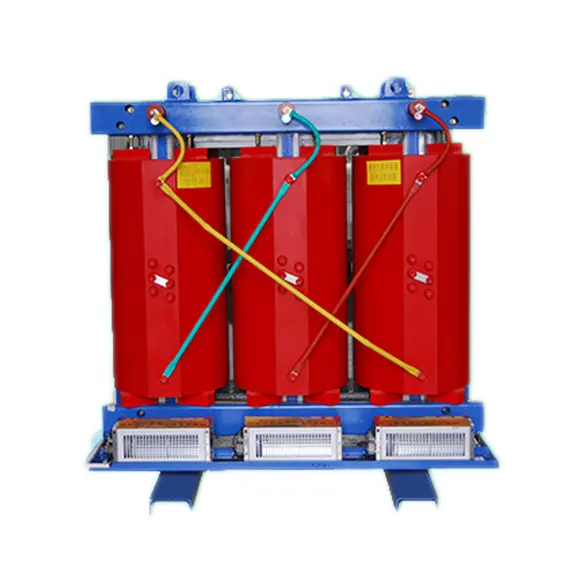

Indoor Dry Type Transformer

DAYA Indoor Dry Type TransformerDetails

ໝໍ້ແປງໄຟປະເພດແຫ້ງ ເໝາະສຳລັບການນຳໃຊ້ພາຍໃນ ແລະ ນອກບ່ອນໃດກໍໄດ້ທີ່ພະລັງງານທີ່ປອດໄພ ແລະ ເຊື່ອຖືໄດ້ແມ່ນມີຄວາມສຳຄັນ. ທໍ່ລະບາຍຄວາມຮ້ອນໃນ windings ອະນຸຍາດໃຫ້ຄວາມຮ້ອນທີ່ຈະ dissipated ເຂົ້າໄປໃນອາກາດ. ປະເພດແຫ້ງສາມາດດໍາເນີນການພາຍໃນເຮືອນພາຍໃຕ້ເງື່ອນໄຂສະພາບແວດລ້ອມເກືອບທັງຫມົດສໍາລັບອາຄານການຄ້າແລະໂຮງງານຜະລິດແສງສະຫວ່າງ.

ພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ, ເຄື່ອງຫັນປ່ຽນປະເພດແຫ້ງມາດຕະຖານສາມາດຕິດຕັ້ງໄດ້ໃນລະດັບຄວາມສູງຫນ້ອຍກວ່າ 1000 m (3300 ຟຸດ), ອຸນຫະພູມອາກາດລ້ອມຮອບບໍ່ເກີນ 30 °C ເປັນສະເລ່ຍປະຈໍາວັນຫຼື 40 ° C ໄດ້ທຸກເວລາ, ແລະອັນໃດບໍ່ຕໍ່າກວ່າ 20°C.

ໝໍ້ແປງແບບແຫ້ງທີ່ບໍ່ລະບາຍອາກາດຄວນມີບ່ອນຫຸ້ມທີ່ທົນທານຕໍ່ສະພາບອາກາດເມື່ອໃຊ້ໃນການນຳໃຊ້ນອກ. ທີມງານຄຸ້ມຄອງສິ່ງອໍານວຍຄວາມສະດວກຄວນພິຈາລະນາອຸນຫະພູມສະພາບແວດລ້ອມ ແລະລະດັບຄວາມສູງ.

DAYA Indoor Dry Type TransformerCharacteristics

ຫມໍ້ແປງປະເພດແຫ້ງແມ່ນມີຢູ່ໃນສາມຊັ້ນທົ່ວໄປຂອງ insulation. ຄຸນນະສົມບັດຕົ້ນຕໍຂອງ insulation ແມ່ນເພື່ອສະຫນອງຄວາມເຂັ້ມແຂງ dielectric ແລະສາມາດທົນທານຕໍ່ຂອບເຂດຈໍາກັດຄວາມຮ້ອນທີ່ແນ່ນອນ. ຫ້ອງຮຽນ insulation ແມ່ນ:

• 220°C (Class R).
• 180°C (Class H),
• 155°C (ຊັ້ນ F).
• 130°C (ຊັ້ນ B).
• 105°C (ຊັ້ນ A).

ການຈັດອັນດັບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມແມ່ນອີງໃສ່ການເພີ່ມຂຶ້ນເຕັມຂອງອາກາດລ້ອມຮອບ (ປົກກະຕິແລ້ວ 40 ° C ຂ້າງເທິງສະພາບແວດລ້ອມແລະ 150 ° C (ສາມາດໃຊ້ໄດ້ກັບ insulation ຊັ້ນ H), 115 ° C (ສາມາດໃຊ້ໄດ້ກັບ insulation ຊັ້ນ H ແລະຊັ້ນ F) ແລະ 80 ° C. (ສາມາດໃຊ້ໄດ້ກັບຊັ້ນ H, F, ແລະ B). ການອະນຸຍາດຈຸດຮ້ອນ winding 30 ° C ແມ່ນສະຫນອງໃຫ້ສໍາລັບແຕ່ລະຫ້ອງຮຽນ. ຫມໍ້ແປງອຸນຫະພູມຕ່ໍາແມ່ນປະສິດທິພາບຫຼາຍ, ໂດຍສະເພາະການໂຫຼດຂອງ 50% ແລະສູງກວ່າ, ການສູນເສຍການໂຫຼດເຕັມສໍາລັບ 115. ໝໍ້ແປງ°C ແມ່ນປະມານ 30% ໜ້ອຍກວ່າຂອງໝໍ້ແປງ 150°C. ແລະ ໝໍ້ແປງ 80°C ມີການສູນເສຍທີ່ປະມານ 15% ໜ້ອຍກວ່າໝໍ້ແປງ 115°C ແລະ 40% ໜ້ອຍກວ່າ 150°C transformers. ການສູນເສຍການໂຫຼດເຕັມສໍາລັບ 150° ໝໍ້ແປງ C ຕັ້ງແຕ່ປະມານ 4% ຫາ 5% ຫາ 30 kVA ແລະນ້ອຍລົງເປັນ 2% ສໍາລັບ 500 kVA ແລະໃຫຍ່ກວ່າ. ເມື່ອເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ 65% ຫຼືຫຼາຍກວ່າການໂຫຼດເຕັມ, ໝໍ້ແປງໄຟ 115°C ຈະຈ່າຍໃຫ້ກັບຕົວມັນເອງຫຼາຍກວ່າ 150°C. ໝໍ້ແປງໄຟໃນ 2 ປີ ຫຼື ໜ້ອຍກວ່າ (1 ປີ ຖ້າເຮັດວຽກຢູ່ທີ່ 90% ຂອງການໂຫຼດເຕັມ). ໝໍ້ແປງໄຟ 80°C ຕ້ອງການການໂຫຼດເຕັມທີ່ 75% ຫຼືຫຼາຍກວ່ານັ້ນສຳລັບການຈ່າຍຄືນ 2 ປີ, ແລະຢູ່ທີ່ 100% ຂອງການໂຫຼດເພື່ອຈ່າຍຄືນໃນ. 1 ປີເກີນ 150°C transformer. ຖ້າເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ 80% ຫຼືຫຼາຍກວ່າຂອງການໂຫຼດເຕັມ, ຫມໍ້ແປງ 80 ° C ຈະມີການຈ່າຍຄືນຫຼາຍກວ່າຫມໍ້ແປງ 115 ° C ໃນ 2 ປີຫຼືຫນ້ອຍກວ່າ. ທ່ານຄວນສັງເກດວ່າໃນການໂຫຼດຕ່ໍາກວ່າ 50% ຂອງການໂຫຼດເຕັມ, ບໍ່ຈໍາເປັນຕ້ອງຈ່າຍຄືນສໍາລັບຫມໍ້ແປງ 115 ° C ຫຼື 80 ° C ຫຼາຍກວ່າຫມໍ້ແປງ 150 ° C, ນອກຈາກນັ້ນ, ໃນເວລາໂຫຼດຕ່ໍາກວ່າ 40% ການຫັນປ່ຽນອຸນຫະພູມຕ່ໍາຈະກາຍເປັນຫນ້ອຍ. ປະສິດທິພາບການຫັນເປັນ 150°C. ດັ່ງນັ້ນ, ບໍ່ພຽງແຕ່ບໍ່ມີການຈ່າຍຄືນ, ແຕ່ຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານປະຈໍາປີແມ່ນສູງກວ່າ.

DAYA Indoor Dry Type Transformer Conditions ສໍາລັບສະພາບແວດລ້ອມການເຮັດວຽກປົກກະຕິ:

1. ອຸນຫະພູມອາກາດລ້ອມຮອບ: -5 ~ + 40 ແລະອຸນຫະພູມສະເລ່ຍບໍ່ຄວນເກີນ +35 ໃນ 24 ຊົ່ວໂມງ.

2. ຕິດຕັ້ງແລະນໍາໃຊ້ພາຍໃນເຮືອນ. ລະດັບຄວາມສູງເຫນືອລະດັບນ້ໍາທະເລສໍາລັບສະຖານທີ່ປະຕິບັດງານບໍ່ຄວນເກີນ 2000M.

3. ຄວາມຊຸ່ມຊື່ນທີ່ກ່ຽວຂ້ອງບໍ່ຄວນເກີນ 50% ຢູ່ທີ່ອຸນຫະພູມສູງສຸດ +40. ຄວາມຊຸ່ມຊື່ນທີ່ສູງກວ່າແມ່ນອະນຸຍາດໃຫ້ຢູ່ໃນອຸນຫະພູມຕ່ໍາ. ຕົວຢ່າງ 90% ຢູ່ +20. ແຕ່ໃນທັດສະນະຂອງການປ່ຽນແປງຂອງອຸນຫະພູມ, ມັນເປັນໄປໄດ້ວ່ານ້ໍາຕົກປານກາງຈະຜະລິດແບບທໍາມະດາ.

4. ການຕິດຕັ້ງ gradient ບໍ່ເກີນ 5.

5. ຕິດຕັ້ງໃນສະຖານທີ່ທີ່ບໍ່ມີການສັ່ນສະເທືອນຢ່າງຮຸນແຮງແລະອາການຊ໊ອກແລະສະຖານທີ່ບໍ່ພຽງພໍທີ່ຈະເຊາະເຈື່ອນອົງປະກອບໄຟຟ້າ.

6. ຄວາມຕ້ອງການສະເພາະໃດຫນຶ່ງ, ປຶກສາຫາລືກັບໂຮງງານຜະລິດ.
